配線接続用圧着スリーブキット

ご自分にて弊社外気温センサーに交換したい、というご相談が増えています。
配線接続時にハンダやギボシなどをお持ちでない方の為に、配線接続用圧着スリーブキットをご用意いたしました。
ハンダやギボシなどをお持ちでない方は、確実な結線の為にこちらの配線接続用圧着スリーブキットのご使用をお勧めいたします。

キット内容
圧着スリーブ×3（万が一失敗時用の予備1個を含む）
熱収縮チューブ×2

—ご使用方法—

1. 配線の被覆を約11mmほど剥いてください。

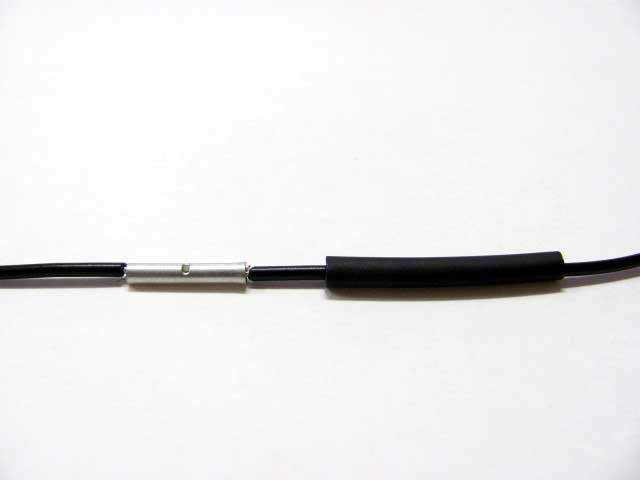

2. 熱収縮チューブを忘れずに配線に通しておきます。

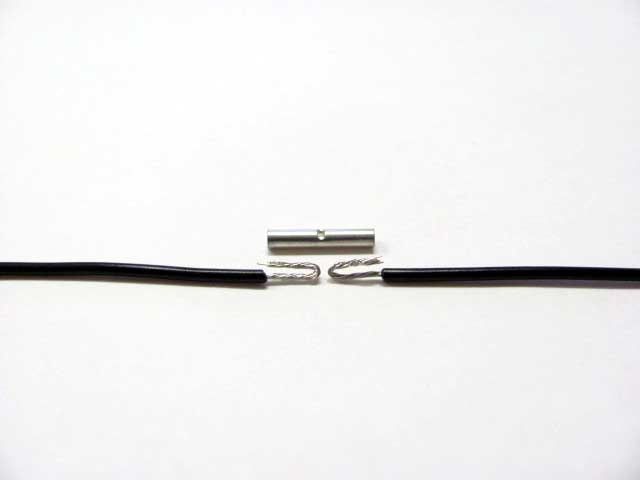

3. 心線が細い為、心線を半分に折り返しスリーブに入れます。

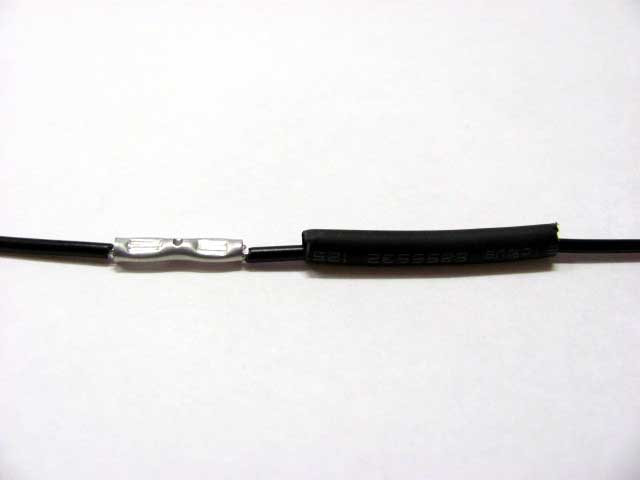

4. 心線がスリーブの奥まで届いていることを確認しながら、プライヤー、ペンチなどでスリーブをカシメます。

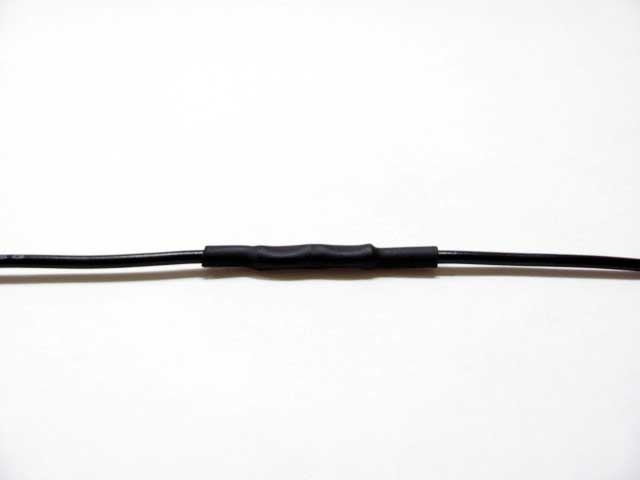

5. しっかりカシメられていること（配線が抜けないこと）を確認して、熱収縮チューブをドライヤーなどで温め収縮させて完成です。
